Ремонт принтера Samsung ML 1210, ремонт ролика захвата бумаги.

После долгого перерыва, выкладываю новый гайд по ремонту Samsung ML 1210. Вот виновник торжества.  Samsung ml1210. Принтер достаточно старый, но, при адекватной эксплуатации даст фору любому современному принтеру, а внутреннее устройство достаточно простое и надежное, как у автомата Калашникова. У многих лазерных принтеров с верхне-лоточной подачей бумаги ролик захвата  примерно одинаково расположен, так, что вы сможете чинить и другие схожие принтеры.  К каждому шагу, будет приложена фотография того, что нужно сделать.

ремонт принтера

Далее,  откручиваем винты на задней крышке, 4 штуки.винты ml1201

Вынимаем картридж, это можно сделать и ранее.

VdgzOxJoAGU

вытаскиевам картридж



Далее снимаем заднюю крышку, которую открутили и на передней панели выкручиваем пару винтиков:jcUlbGPEJ3cТеперь снимаем боковые крышки:ju6TqGCgNjU



mzEmGVcUE-Y



Теперь откручиваем держатель лазера:

rCJ9S0WGQz8



Отсоединяем лазер:

v8xA0j8Tf6Y

zEtVaTpztNQ



Далее снимаем блок приема бумаги:



pnvg4I3ixKc



Теперь аккуратно извлекаем виновника торжества:

iJY9VnYeUQc



Как видим, резинка стерлась и потеряла свои свойства, стала «скользкой», советую купить новую, она стоит от 40 до 50 рублей. Но можно банально снять резинку и передвинуть ее на другое место, то, что я и сделал.

DdusOI14dDY

Обезжирил резину одеколоном, снова одел ее на валик.

0wVg3pdFI04

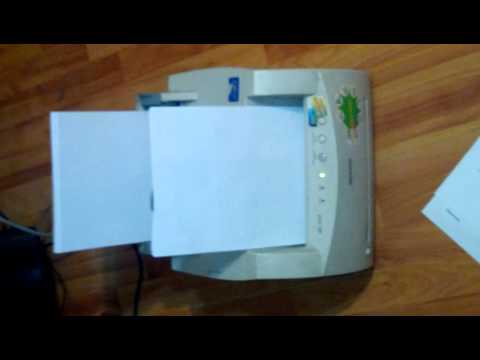

Собираем все в обратно порядке и как итог нашей работы, принтер Samsung ml 1210 напечатал нам тестовую страницу:

xz-yEpPcjCU





Спасибо за внимание!)



YouTube Трейлер







21 комментарий к записи “Ремонт принтера Samsung ML 1210, ремонт ролика захвата бумаги.”

  • Василий:

    Периодически не захватывался лист, а сейчас вовсе не захватывается. мастерская предварительно оценило работу в 3000руб. После просмотра Вашего обучения попробую сам. Спасибо.

  • Владимир:

    Спасибо Дамир за понятное объяснение по ремонту ролика захвата бумаги.
    Мне достался, случайно, старенький M-1210. Бумагу захватывать никак не хотел, но печатал в принципе не плохо. Всё собирался его отдать в ремонт, а потом попал на твой сайт. За один час я его разобрал, провернул резинку, почистил и вот работает как новый! Оказывается всё довольно просто, а сам бы не догадался. Здоровья тебе и успехов!

  • Александр:

    Большое спасибо, Дамир! Воспользовался рекомендациями и впервые в жизни полез чинить принтер, который не захватывал бумагу. И у меня получилось добиться успеха!

  • Евгений:

    Железную панель можно сразу открутить не отсоединяя никаких штекеров и устройство лазера. Просто откручиваешь и кладешь на бок. Я например почистил резинку изопропиловым спиртом и наклеил под нее (между ней и пластмассой) один слой изоленты. Все работает прекрасно.

  • Владимир:

    Дамир! Может быть подскажете — принтер долго не эксплуатировался, хотя был исправен. Сегодня хотел его вернуть в строй. Достал, вынул картридж, пропылесосил аккумуляторным пылесосом (т.е. очень слабеньким) с мягкой кисточкой, вставил картридж обратно, включил. Он, как обычно, зажужжал, но жужжание это не прекратилось, потом запахло горячим. Отключил, вынул картридж. Блок, который стоит перед картриджем и на котором написано 180’C был горячим. Пробовал несколько раз — то же самое. Прочитал, на форумах, что после замены картриджа менялось время прогрева, но у меня, видимо, совсем не отключается, хотя и греется.
    Не совсем понятно с нагревом — я думал, что должен греться серый вал в средине дна принтера, а узел нагрева находится в месте выхода бумаги. Что он тогда греет?
    Предполагаю, что загнал куда-то лишнюю грязь в подвижный контакт.
    Можете подсказать?

    • admin:

      Добрый день! Блок, где написано «180 градусов» — это печка(фьюзер). Запах из нее может идти разный. Скорее всего неисправен — термистор (если печка постоянно греется и не выключается и т.п.), его можно вынуть и почистить от тонерного нагара. Или заменить. Так же проверить тефлоновый вал. Плюс — если «жужжание» какое-то странное — проверьте все механизмы. Плюс попробуйте — другой картридж.

  • Айти-Юг Краснодар:

    Интересный материал. Спасибо! Мы занимаемся ремонтом принтеров в Краснодаре

  • Совершенно гениальные рекомендации. Реально работает. Большое спасибо. Есть еще люди с широкой душой! Спасибо! С Новым 2018 годом !

  • Спасибо большое! Великолепно работает!

  • Galina:

    Спасибо, Добрый Человек!
    эта инструкция для модели 1250 тоже годиться

  • Дмитрий:

    Здравствуйте!
    Взял у знакомых принтер ml-1210 на время попечатать немного и подумать о возможности его купить. Напечатал где-то 10 страниц. 11 страницу зажевал. Открыл переднюю крышку и вручную вытянул бумагу. Наполовину была «гармошка» до роликов, потянул бумагу вниз и вытянул. Закрыл переднюю крышку. Горит «error» и «paper». Доставал картридж и вставлял назад несколько раз.
    Теперь одно и тоже после включения: загорается «Data», гудит 4-5 сек, загорается «Error» и «Paper».
    Может это датчик(рычажок) какой-нибудь заклинило. Не могу понять, какие механизмы отвечают за подачу сигнала о застревании бумаги.
    Помогите ,пожалуйста, разобраться.

    • admin:

      1)смотри шторки датчиков — может заклинило, особенно выходной(актуатор выхода бумаги из печки.), попробуй с другим картриджем.
      2)Лампу печки все таки проверил,подгорает контакт у нее часто. ( контакт в печке который опирается на тефлоновый вал)

      3)Как простой вариант вышел из строя — JC72-00130A.( Флажок датчика выхода)

  • Дмитрий:

    Здравствуйте! Принтер зажевал лист. Открыл переднюю крышку и вручную вытянул бумагу. Наполовину была «гармошка» до роликов, потянул бумагу вниз и вытянул. Закрыл переднюю крышку. Горит «error» и «paper». Доставал картридж и вставлял назад несколько раз.
    Теперь одно и тоже после включения: загорается «Data», гудит 4-5 сек, загорается «Error» и «Paper».
    Может это датчик(рычажок) какой-нибудь заклинило. Не могу понять, какие механизмы отвечают за подачу сигнала о застревании бумаги.
    Помогите ,пожалуйста, разобраться.

    • admin:

      1)смотри шторки датчиков — может заклинило, особенно выходной(актуатор выхода бумаги из печки.), попробуй с другим картриджем.
      2)Лампу печки все таки проверил,подгорает контакт у нее часто. ( контакт в печке который опирается на тефлоновый вал)

      3)Как простой вариант вышел из строя — JC72-00130A. ( Флажок датчика выхода)

  • Вячеслав:

    Добрый день! Достал из под девана старенький ml1210. Сначала не хотел захватывать бумагу. Перевернул резинку,поставил все на место,теперь при включении ролик сначала крутится потом останавливается и трещит! Что делать подскажите пожалуйста!!!???

    • admin:

      Доброго дня! Как вариант при разборке защемили привод, руками прокрутите ролик. Проверьте узлы.

  • Алексей:

    Добрый день, у меня ситуация такая,что он захватывает всю бумагу в лотке…

    • admin:

      Сильно прижали. Прям всю бумагу захватывает? Возможно резинка уже сильно деформирована, когда ее перевернули, попала большим скоплением резиновой части. Советую, или сточить его или купить новую резинку.
